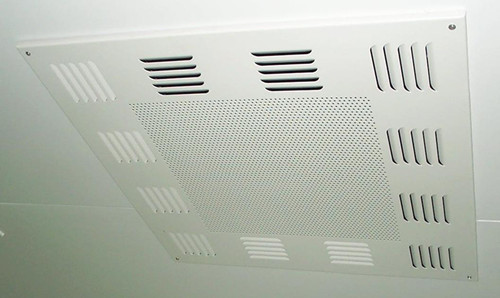

高效過濾送風口也就高效送風口，一般采用最新技術設計，使氣流分布更加合理、箱體結構簡單可靠，外殼采用寶鋼冷軋鋼板制作，表面經噴塑或烤漆處理，防酸防腐蝕，含靜壓箱，散流板，高效過濾器，與風管的接口可以為頂接或側接。送風口均有良好的氣流組織，達到潔凈區減少死區的目的，保證了凈化效果，是用作新建或改造千級至三十萬級別的潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。
高效送風口應用:
1．彩鋼板結構及鋁合金龍骨的潔凈室。
2．因潔凈室的高度受土建高度的限制，而必須采用緊湊型設計方式的潔凈室。
3．部分局部凈化設備。
高效送風口特點：
1.系列高效送風口外殼箱體采用寶鋼優質冷軋鋼板制作，外表面靜電噴塑處理或烤漆處理，配有散流板。

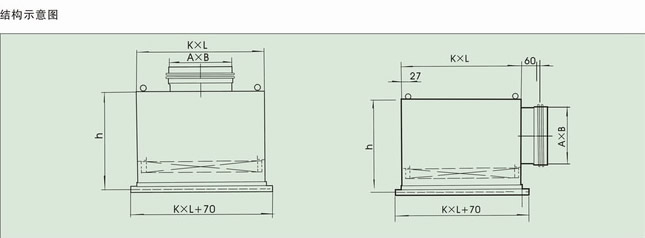

2.高效送風口可作為終端高效過濾裝置直接安裝在潔凈室頂棚處 ，結構緊湊，密封性能可靠，進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。
3.有時潔凈室由于受到土建高度限制或必須采用緊湊型設計時，可選用一體化高效過濾器送風口。
4.重量輕、安裝更方便，尤其適合安裝于彩鋼板結構及鋁合金龍骨的潔凈室中。
5.可根據用戶要求加裝調節閥和保溫層。
高效送風口型號及技術參數：
|
型 號
頂端風(側送風) |
額定風量 (m3/h) |
高效過濾尺寸mm (寬×高×深) |
外形尺寸mm (寬×高×深) |
吊頂開口尺寸mm | 進風管尺寸mm |
| GKF-5IA(5IIA) | 500 | 320×320×220 | 370×370×500 | 380×380 | 200×200 |
| GKF-7IA(7IIA) | 700 | 484×484×150 | 534×534×500 | 545×545 | 320×200 |
| GKF-10IA(10IIA) | 1000 | 484×484×220 | 534×534×500 | 545×545 | 320×200 |
| GKF-10IB(10IIB) | 1000 | 610×610×150 | 660×660×500 | 670×670 | 320250 |
| GKF-12IA(12IIA) | 1200 | 820×600×150 | 870×650×500 | 880×660 | 320×250 |
| GKF-15IA(15IIA) | 1500 | 726×484×220 | 776×534×500 | 786×545 | 400×200 |
| GKF-15IB(15IIB) | 1500 | 630×630×220 | 680×680×500 | 690×690 | 320×250 |
| GKF-15IC(15IIC) | 1500 | 915×610×150 | 965×660×500 | 975×670 | 500×250 |
| GKF-20IA(20IIA) | 2000 | 968×484×220 | 1080×534×500 | 1030×545 | 500×200 |
| GKF-20IB(20IIB) | 2000 | 1220×610×150 | 1270×660×500 | 1280×670 | 630×250 |
| GKF-22IA(22IIA) | 2200 | 945×630×220 | 995×680×500 | 1005×690 | 500×250 |
| GKF-30IA(30IIA) | 3000 | 1260×630×220 | 1310×680×500 | 1320×690 | 630×250 |
一體化高效送風口特點：
1.廣泛使用于10萬級到10級的潔凈室內，應用于藥廠、生物技術、食品飲料廠、微電子行業、半導體行業、光學實驗室。
2.HEPA BOX系列很方便地安裝在T形龍骨中（不需要額外的壓緊裝置），并可方便的與風管（直徑10"或者12"）相連接。
3.HEPA BOX系列由專用擠鋁型材邊框以及接口一次成型的鋁板制作而成，進風口內側安裝散流板，并在過濾器出風面裝有過濾器保護網。強度好、高度低、重量輕，方便搬運和安裝。
一體化高效送風口型號及參數：
|
風量m3/h
|
初阻力和過濾效率
|
配套過濾器尺寸
|
箱體外形尺寸
|
|||
|
HEPA
|
ULPA
|
Ⅰ型
|
Ⅱ型
|
Ⅲ型
|
||
|
1000
|
220Pa99.99%@0.3μm
|
250Pa99.9995%@0.12μm
|
600×600×150
|
565×565×91（液槽）
|
530×530×80
|
600×600
|
|
1500
|
915×600×150
|
880×565×91（液槽）
|
845×530×80
|
915×600
|
||
|
2000
|
1210×600×150
|
1175×565×91（液槽）
|
1140×530×80
|
1210×600
|
||
